Mô tả Sản phẩm

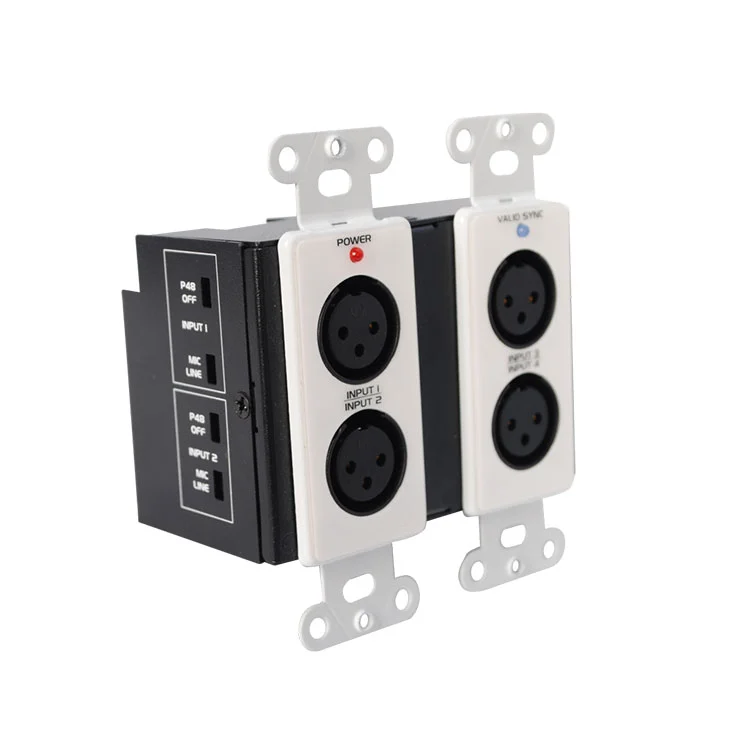

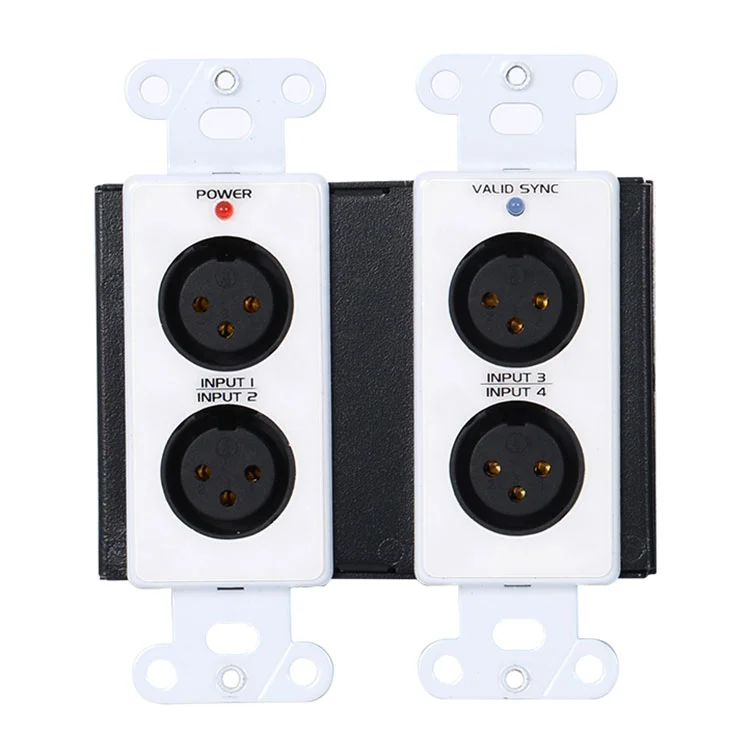

DWP42L là giao diện mạng Dante 4 in/2 linh hoạt, chuyển đổi giữa âm thanh analog và kỹ thuật số với hiệu suất đặc biệt. Với bốn đầu vào tương tự (có thể chuyển đổi giữa các cấp MIC và LINE với mức tăng có thể điều chỉnh) và hai đầu ra Dante-to-Analog, đơn vị nhỏ gọn này dễ dàng cài đặt trong các hộp quay lại đôi của Hoa Kỳ tiêu chuẩn. Chỉ cần kết nối qua Ethernet bằng cáp CAT5 và quản lý định tuyến âm thanh thông qua phần mềm bộ điều khiển Dante để có hiệu suất độ trễ cực thấp. Hệ sinh thái Dante hoàn chỉnh của chúng tôi bao gồm các bộ xử lý DSP, micrô mạng, loa và các giải pháp giao diện bổ sung cho mạng âm thanh toàn diện.

Các tính năng chính:DWP42L có bốn đầu vào XLR với các chế độ mic/dòng có thể chọn, mỗi chế độ cung cấp mức tăng có thể điều chỉnh (-20db đến +20dB) và công suất ảo 48V có thể chuyển đổi cho micrô ngưng tụ. Nó chuyển đổi tín hiệu tương tự thành âm thanh của mạng Dante với chuyển đổi độ phân giải cao 24 bit, đảm bảo hiệu suất cao, độ chính xác cao. Thiết bị này cũng cung cấp hai đầu ra Dante-to-Analog (cân bằng/không cân bằng) trên bảng điều khiển phía sau. Với các tùy chọn năng lượng POE hoặc 24V DC, đèn LED trạng thái bảng mặt trước và phần mở đầu micrô cao cấp, nó cung cấp âm thanh chất lượng phát sóng đáng tin cậy, đáng tin cậy để cài đặt chuyên nghiệp.

Câu hỏi thường gặp:

Q: Bạn có phải là nhà sản xuất?

A: Có. Chúng tôi là nhà sản xuất có trụ sở tại Thâm Quyến.

Q: Bạn có thể cung cấp giải pháp OEM hoặc ODM không?

Trả lời: Có, chúng tôi có thể cung cấp giải pháp OEM hoặc ODM phụ thuộc vào các yêu cầu của khách hàng.

Q: Sản phẩm của bạn đã thông qua bất kỳ chứng nhận nào chưa?

A: Vâng, chúng tôi có chứng chỉ CE, ROHS.

Q: Bạn có thể cung cấp các sản phẩm Dante nào?

Trả lời: Chúng tôi có thể cung cấp một giải pháp Dante, chẳng hạn như Dante DSP, máy thu âm thanh Dante, Dante IO, Dante Micro, loa Dante

Đặc điểm kỹ thuật sản phẩm

Mic/Line Inputs to Dante Network
Đầu vào:	Xlr (nữ) x 4
Đạt được phạm vi	-20 ~ +20
Trở kháng đầu vào	> 2,5 k_ (mic); > 5 k_ (dòng)
Phantom Power	48 VDC, có thể chuyển đổi
Đáp ứng tần số	20 Hz đến 20 kHz (± 0,5 dB)
THD+N	<0,1%
Tiếng ồn dưới +4 dbu	<-70 dB
CMRR	> 65 dB (50 Hz đến 120 Hz)
Mạng Dante đến đầu ra dòng
Đầu ra	2, khối đầu cuối cân bằng/không cân bằng, có thể tháo rời
Mức đầu ra	+4 DBU (danh nghĩa) cân bằng; -10 dBV (danh nghĩa) không cân bằng, có thể lựa chọn
Điện áp đầu ra	+20dbu (@ 0db Gain đầu ra)
Trở kháng đầu ra	150 _ Cân bằng; 75 _ không cân bằng
Đáp ứng tần số	20 Hz đến 20 kHz (± 0,5 dB)
THD+N	<0,1%
Tiếng ồn	<-80db
Crosstalk	<85 dB (20 Hz đến 20 kHz
Kênh Dante
Máy phát/máy thu	2/2
Tốc độ truyền	100 Mbps
Nghị quyết	16/24/32 bit
Tốc độ lấy mẫu	44,1 kHz, 48 kHz.
Giao diện Dante	RJ45 Jack
Kết nối nguồn	2 pin Euro Terminal
Yêu cầu quyền lực	24 VDC @ 180 Ma cộng với tải ma được kết nối hoặc POE
Kích thước	116mm (W) × 114,5mm (h) × 53.1mm (d)
Trọng lượng: 0,36 kg-DWP22L-US	370g

Hoạt động sản phẩm

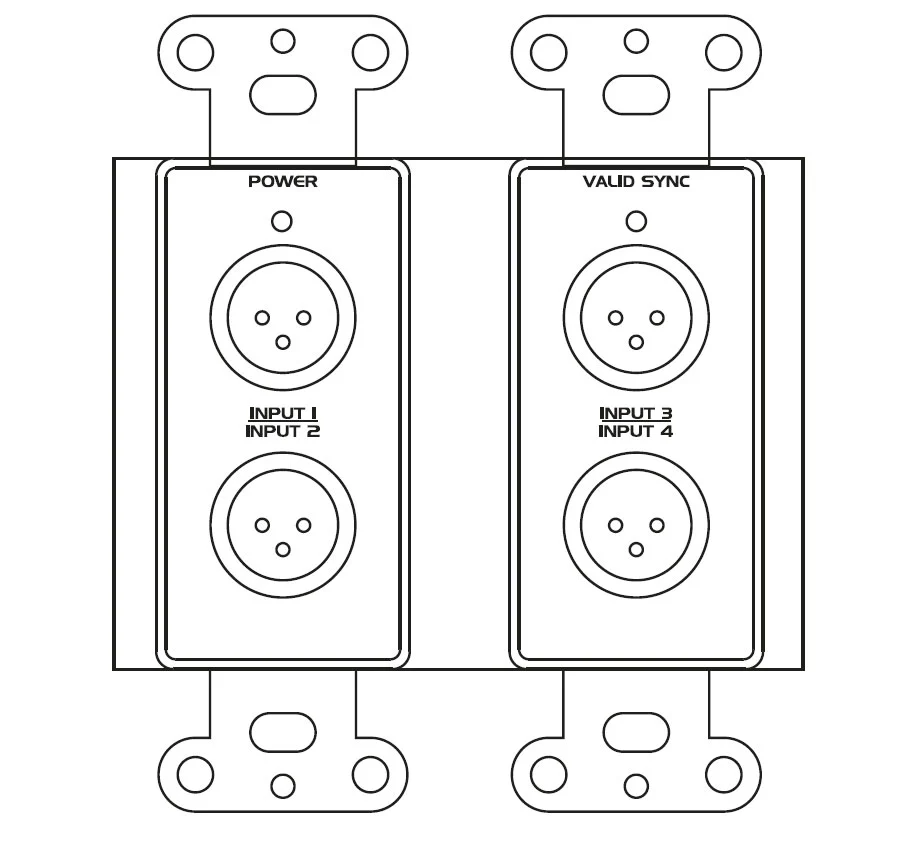

4ch Dante Audio Interface

1. Đầu vào XLR, chấp nhận tín hiệu âm thanh MIC hoặc dòng.

2. Chỉ báo LED công suất.

3. LED đồng bộ cho biết trạng thái của mạng Dante.

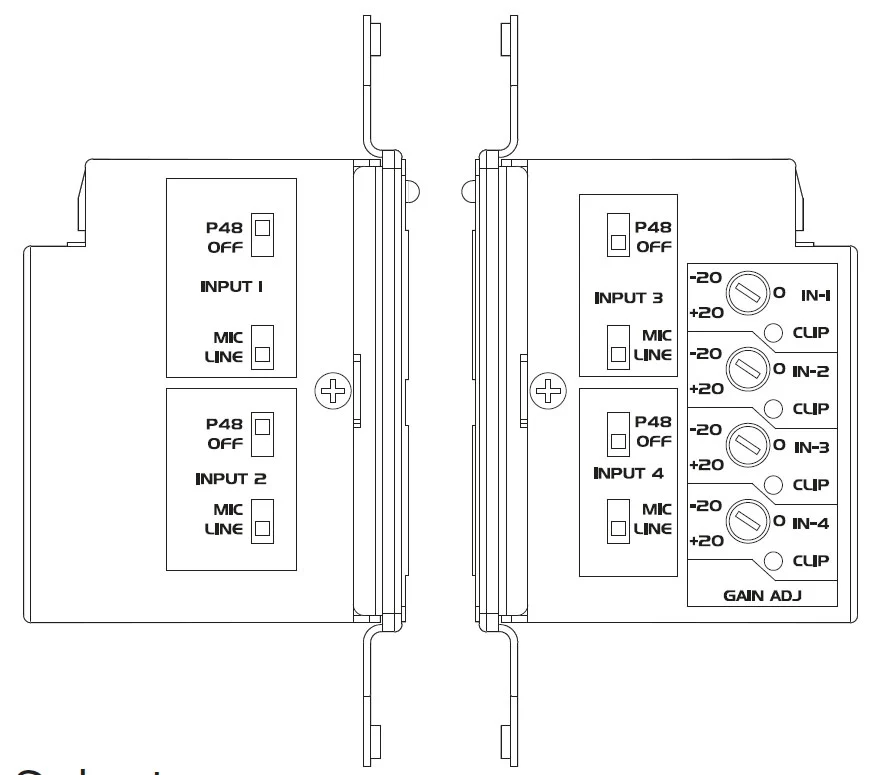

4ch Dante Audio Interface

4. Bộ chọn đầu vào XLR

Đường kẻ:Chấp nhận nguồn dòng cân bằng hoặc không cân bằng.

MIC:Chấp nhận tín hiệu của micrô động hoặc ngưng tụ.

P48V:Cung cấp năng lượng ảo 48V khi kết nối micrô ngưng tụ.

5. Điều khiển tăng đầu vào:Điều chỉnh mức độ tăng của tín hiệu đầu vào trên mỗi kênh đầu vào.

6. Đèn LED clip tín hiệu trên mỗi kênh đầu vào

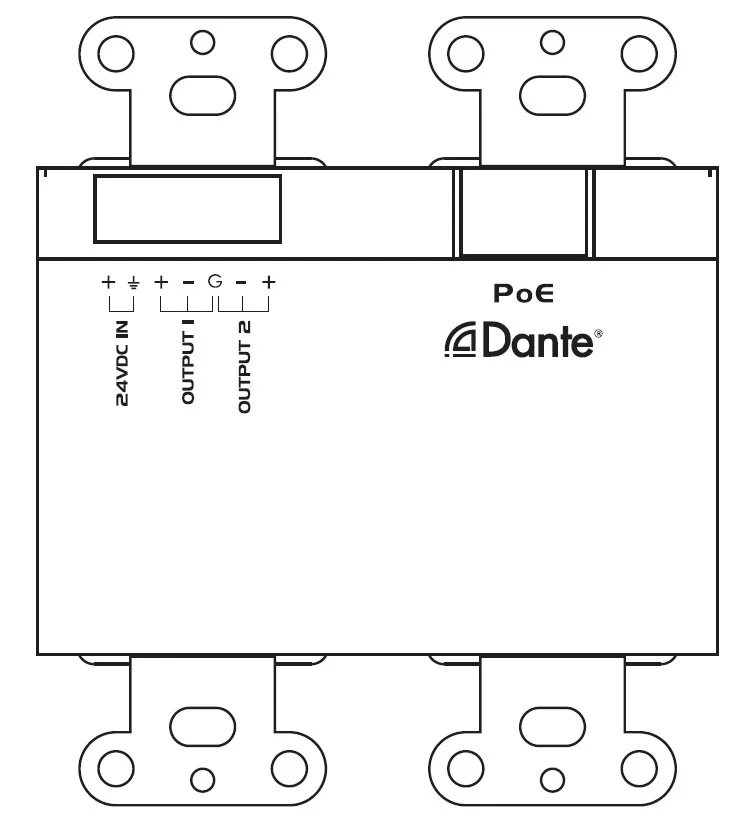

4ch Dante Audio Interface

7. Đầu ra Euro Terminal:Chuyển đổi hai kênh Dante thành đầu ra dòng tương tự.

8. Cổng RJ45:Sử dụng cáp CAT5 để kết nối với Dante Network.

Ghi chú:Khi sử dụng công tắc mạng bật POE, DWP42L có thể được cung cấp năng lượng và hoạt động từ POE.

9. Sức mạnh:Kết nối khối đầu cuối DC 24V đến 2P hoặc giắc cắm đầu vào DC.

Ghi chú:Nếu DC 24V và POE đều có mặt với DWP42L, thiết bị sẽ hoạt động từ DC 24V. Và khi DC 24V bị loại bỏ, công suất sẽ tự động chuyển sang PoE Power.

Ứng dụng sản phẩm

Giao diện Dante (đầu vào 4 x mic/dòng, đầu ra dòng 2 x) là một giải pháp giao diện mạng âm thanh đa năng được thiết kế để tích hợp liền mạch trong các thiết lập âm thanh chuyên nghiệp. Nó cho phép chuyển đổi hai chiều giữa âm thanh kỹ thuật số analog và dante, xin vui lòng tham khảo bên dưới

1. Sản xuất sự kiện & âm thanh trực tiếp

• Kết nối micrô, dụng cụ hoặc nguồn cấp độ dòng (ví dụ: máy trộn, thiết bị phát lại) với mạng Dante để phân phối độ trễ thấp trên nhiều giai đoạn hoặc khu vực.

• Gửi âm thanh được xử lý từ máy trộn hỗ trợ Dante đến các bộ khuếch đại, màn hình hoặc thiết bị ghi tương tự.

2. Hội nghị & hệ thống

• Tích hợp micrô tương tự (ví dụ: mics bục, mics bảng điều khiển) vào hệ thống hội nghị dựa trên Dante để định tuyến và xử lý linh hoạt.

• Đầu ra nguồn cấp dữ liệu âm thanh Dante cho loa analog hoặc bộ khuếch đại di sản trong phòng họp, khán phòng hoặc phòng giảng.

3. Các studio phát sóng và ghi âm

• Số hóa các nguồn tương tự (MIC, dụng cụ, thiết bị ngoài) và truyền chúng qua Dante để ghi, phát trực tuyến hoặc phát sóng.

• Gửi nguồn cấp dữ liệu Dante (ví dụ: đầu ra DAW, tín hiệu liên lạc) đến màn hình tương tự, tai nghe hoặc thiết bị chế biến.

4. Địa điểm thờ cúng & hiệu suất

• Chụp các mics hợp xướng, nhạc cụ hoặc từ nói và phân phối chúng qua Dante cho máy trộn FOH, hệ thống ghi âm hoặc luồng trực tiếp.

• Tuyến đường phát lại hoặc thông báo phát lại Dante cho loa vùng analog hoặc các dòng trễ.

5. Cài đặt âm thanh & lòng hiếu khách

• Kết nối các hệ thống nhạc nền (BGM), mics phân trang hoặc nguồn tương tự với mạng Dante để kiểm soát tập trung.

• Âm thanh kết nối đầu ra (ví dụ: nguồn cấp dữ liệu chương trình, cảnh báo khẩn cấp) cho các bộ khuếch đại tương tự trong khách sạn, nhà hàng hoặc không gian bán lẻ.
