Ma trận âm thanh kỹ thuật số MU-0808 8×8

Ma trận âm thanh kỹ thuật số 8×8 FHBAVTEC MU-0808 là Bộ xử lý ma trận âm thanh kỹ thuật số 8×8 cấp doanh nghiệp được thiết kế để định tuyến tín hiệu phức tạp, trộn chính xác và xử lý động nâng cao trong môi trường AV chuyên nghiệp. Được hỗ trợ bởi công cụ DSP ADI SHARC 21489 tiêu chuẩn công nghiệp hoạt động ở tần số SIMD 450 MHz, MU‑0808 mang đến khả năng thực thi âm thanh có độ trễ cực thấp và độ trung thực âm thanh nguyên sơ trong các phòng họp của công ty, khán phòng giáo dục đại học, cơ sở chính phủ và không gian sự kiện đa chức năng.

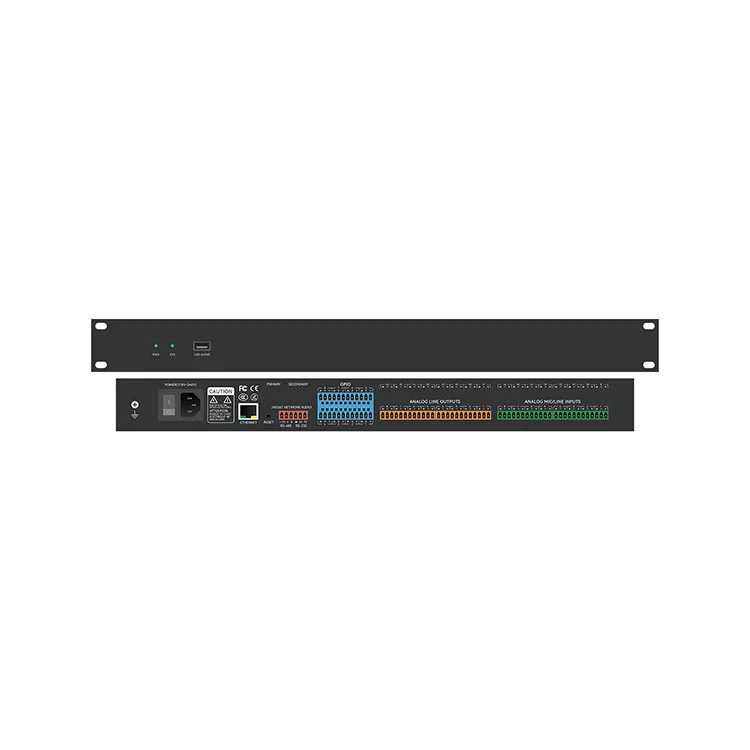

Được bọc trong khung thép gắn trên giá 1U nhỏ gọn, MU-0808 hợp nhất các thuật toán DSP âm thanh thiết yếu—bao gồm Khử tiếng vọng âm thanh (AEC), Triệt phản hồi thích ứng (AFC), Kiểm soát tiếng ồn chủ động (ANC), Tự động trộn khuếch đại, EQ tham số/đồ họa, Nén động và Định tuyến ma trận. Với các giao diện điều khiển đa giao thức bao gồm Ethernet (TCP/IP), RS232, RS485 và các cổng logic GPIO có thể tùy chỉnh, MU‑0808 cung cấp khả năng tích hợp liền mạch cho các hệ thống AV hiện đại.

Các tính năng chính

• 8 đầu vào tương tự & 8 đầu ra tương tự:Đầu nối đầu cuối khối Phoenix cân bằng hỗ trợ tín hiệu đường truyền/mic với khả năng điều khiển khuếch đại riêng lẻ.

•Kiến trúc DSP ADI SHARC 21489:Bộ xử lý dấu phẩy động SIMD 450 MHz hiệu suất cao xử lý các thuật toán âm thanh thời gian thực chuyên sâu.

•Độ phân giải âm thanh chuyên nghiệp:Tốc độ lấy mẫu kỹ thuật số 24‑bit / 48 kHz mang lại khả năng chuyển đổi âm thanh trong suốt và dải động.

• Khử tiếng vọng âm thanh (AEC):Thuật toán AEC được tăng tốc bằng phần cứng giúp loại bỏ phản hồi âm thanh và tiếng vang ở đầu xa trong các hội nghị video từ xa.

• Kiểm soát phản hồi tự động (AFC):Thuật toán lọc khía động xác định và triệt tiêu phản hồi âm thanh (tiếng hú) trong thời gian thực.

• Kiểm soát tiếng ồn chủ động (ANC) & Tự động trộn:Giảm tiếng ồn nền kết hợp với tính năng tự động trộn chia sẻ khuếch đại để quản lý nhiều micrô.

• EQ & Động lực toàn diện:EQ tham số đa băng tần (PEQ), EQ đồ họa, bộ lọc High-Pass/Low-Pass, Expander, Compressor, Limiter và Dynamic Noise Gate.

• Định tuyến ma trận & Độ trễ kênh:Phân bổ và trộn tín hiệu tùy ý trên các điểm giao nhau 8×8 với độ trễ có thể điều chỉnh lên tới 1.200 ms trên mỗi kênh.

• Giao diện lớp âm thanh USB:Giao diện âm thanh USB 1‑in/1‑out không cần trình điều khiển để tích hợp liền mạch với các nền tảng codec mềm (Zoom, Microsoft Teams, Webex).

• Tích hợp GPIO có thể định cấu hình:8 cổng Đầu vào/Đầu ra Mục đích Chung có thể lập trình để chuyển đổi logic, thu hồi cảnh và tắt tiếng khẩn cấp.

• Kiểm soát hệ thống linh hoạt:Hỗ trợ lệnh hai chiều qua Ethernet, RS232 và RS485 cho hệ thống điều khiển của bên thứ ba và tự động theo dõi camera.

• Vỏ tủ rack 1U:Thiết kế có thể gắn trên giá 1U 19 inch tiêu chuẩn để triển khai giá đỡ liền mạch.

Xử lý lõi DSP

Ma trận âm thanh kỹ thuật số MU-0808 8×8 cung cấp kiến ​​trúc ma trận DSP trực quan và linh hoạt, cho phép các nhà tích hợp hệ thống tùy chỉnh chuỗi xử lý tín hiệu theo yêu cầu âm thanh của địa điểm cụ thể:

• AEC (Khử tiếng vọng âm thanh): Tính năng khử tiếng vang hiệu quả cao được tối ưu hóa cho hội nghị tương tác song công hoàn toàn, ngăn ngừa phản hồi của loa ở đầu xa.

• AFC (Triệt tiêu phản hồi thích ứng): Phát hiện phản hồi theo thời gian thực và lọc tần số khía thích ứng để duy trì mức tăng tối đa của hệ thống trước khi phản hồi.

• Bộ trộn tự động (Thuật toán chia sẻ mức tăng): Tự động cân bằng mức tăng trên nhiều kênh micrô đang hoạt động để duy trì mức tăng hệ thống ổn định và độ rõ của giọng nói.

• Bộ chỉnh âm: Các bộ lọc PEQ, EQ đồ họa, High-Pass, Low-Pass và All-Pass đa băng tần độc lập để điều chỉnh loa và hiệu chỉnh phòng chính xác.

• Bộ động lực: Bộ mở rộng đầu vào/đầu ra, Bộ nén, Bộ hạn chế, Bộ điều khiển dải động và Cổng chống ồn để quản lý khoảng không.

• Định tuyến & Căn chỉnh ma trận: Phân bổ điểm chéo với điều khiển pha, điều chỉnh độ lợi và căn chỉnh độ trễ kỹ thuật số lên tới 1.200 ms trên mỗi đường đầu ra.

Kiểm soát & Tích hợp hệ thống

Được thiết kế cho các thiết kế hệ thống AV chuyên nghiệp, Ma trận âm thanh kỹ thuật số MU-0808 8×8 cung cấp các tùy chọn quản lý và kết nối mạnh mẽ:

• Phần mềm điều khiển PC: Phần mềm Windows GUI chuyên dụng cho phép cấu hình trực quan theo thời gian thực của chuỗi DSP, ma trận định tuyến, đường cong phản hồi EQ và ánh xạ GPIO qua TCP/IP.

• Tự động hóa tập trung: Giao thức nối tiếp mở qua RS232/RS485 để tích hợp với Crestron, AMX, Extron và các bộ xử lý điều khiển khác.

• Tích hợp theo dõi camera: Đầu ra lệnh nối tiếp trực tiếp để kích hoạt các cài đặt trước của camera PTZ dựa trên hoạt động của cổng micrô đang hoạt động.

• Điều khiển Logic GPIO: 8 cổng logic đa chức năng có thể cấu hình để đóng tiếp điểm bên ngoài, chiết áp âm lượng vật lý, đèn chỉ báo LED hoặc ghi đè khẩn cấp cảnh báo cháy.

Ứng dụng mục tiêu

• Phòng họp & Trung tâm Hội nghị Công ty: Tăng cường giọng nói độ nét cao và hội nghị truyền hình không có tiếng vang.

• Giáo dục Đại học & Giảng đường: Tự động trộn nhiều micrô, kích hoạt theo dõi camera và phân phối ma trận phòng.

• Trung tâm Chính phủ & Chỉ huy: Xử lý âm thanh có độ tin cậy cao với tính năng ghi đè khẩn cấp GPIO vật lý.

• Thính phòng & Không gian tổ chức sự kiện đa chức năng: Phân phối âm thanh sống động và căn chỉnh độ trễ vùng.

• Hệ thống AV thương mại: Hệ thống ma trận phân trang và phân phối nhạc nền đa vùng.

Thông số kỹ thuật

Câu hỏi thường gặp

Câu hỏi 1: FHBAVTEC MU‑0808 có hỗ trợ khử tiếng vang cho các nền tảng hội nghị truyền hình codec mềm như Zoom hoặc Microsoft Teams không?

Trả lời: Có. Ma trận âm thanh kỹ thuật số MU-0808 8×8 có tính năng Khử tiếng vang (AEC) dựa trên phần cứng chuyên dụng và giao diện âm thanh USB 1 đầu vào/1 đầu ra tích hợp. Bằng cách kết nối MU‑0808 với PC trong phòng hội nghị qua USB, bộ xử lý sẽ cung cấp tín hiệu micrô không có tiếng vang đã được xử lý trực tiếp đến Zoom, Microsoft Teams hoặc Webex đồng thời loại bỏ tiếng vang ở đầu xa và tiếng hú âm thanh cục bộ.

Câu hỏi 2: MU‑0808 được cấu hình như thế nào và có thể tích hợp nó với hệ thống điều khiển AV của bên thứ ba không?

Trả lời: MU‑0808 được định cấu hình bằng phần mềm điều khiển PC Windows qua Ethernet (TCP/IP), cung cấp giao diện trực quan để định tuyến tín hiệu, điều chỉnh EQ, xử lý động và quản lý cài sẵn cảnh. Để tích hợp với bên thứ ba, thiết bị có các giao thức điều khiển RS232 và RS485 mở, cho phép kiểm soát hoàn toàn thông qua bộ điều khiển theo dõi camera Crestron, Extron, AMX hoặc PTZ.

Câu hỏi 3: Những chức năng nào có thể được gán cho 8 cổng GPIO có thể cấu hình?

Trả lời: 8 cổng logic GPIO có thể được lập trình độc lập dưới dạng đầu vào hoặc đầu ra kỹ thuật số. Các trường hợp sử dụng tích hợp phổ biến bao gồm kết nối các nút ấn vật lý để gọi lại cảnh đặt trước, giao tiếp với đèn chỉ báo trạng thái LED, kích hoạt hệ thống khẩn cấp tắt tiếng thông qua việc đóng tiếp điểm báo cháy hoặc kết nối chiết áp analog để điều khiển âm lượng vùng gắn trên tường.

Câu hỏi 4: MU‑0808 có cung cấp nguồn ảo cho micrô tụ điện không và mức khuếch đại được điều chỉnh như thế nào?

Trả lời: Có. Tất cả 8 đầu vào analog đều có công suất ảo +48V có thể chuyển đổi riêng lẻ, có thể cấu hình thông qua phần mềm điều khiển, khiến nó hoàn toàn tương thích với micrô ranh giới và tụ điện chuyên nghiệp. Mức tăng tiền khuếch đại đầu vào có thể điều chỉnh từ 0 đến +48 dBu trong phần mềm để phù hợp với nhiều nguồn cấp độ đường truyền và micrô khác nhau.
